xउत्पाद विवरण
उत्पाद विवरण

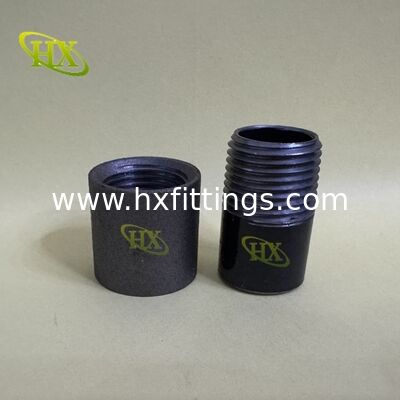

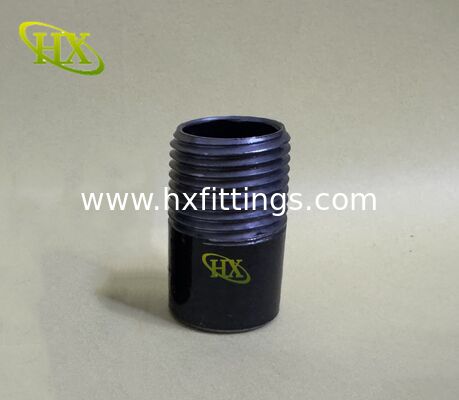

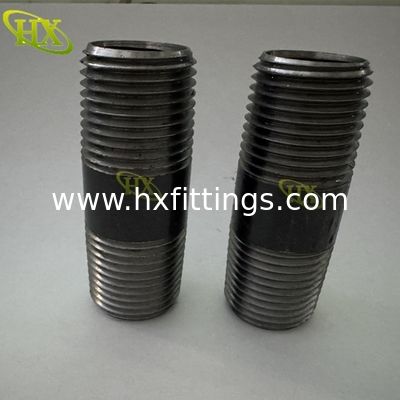

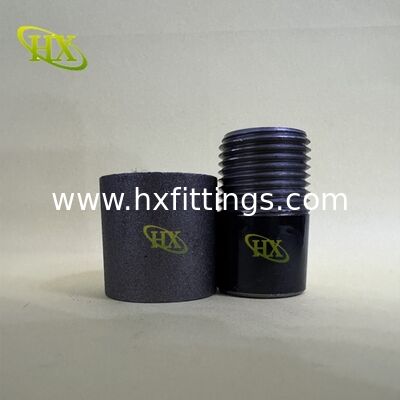

Cangzhou Hongxin एक अग्रणी चीन-आधारित निर्माता है जो सटीक 1/2 इंच काले वेल्डिंग पाइप निप्पलमें विशेषज्ञता रखता है। ये औद्योगिक-ग्रेड फिटिंग एक सिरे पर मानक थ्रेडिंग और विपरीत सिरे पर वेल्डिंग के लिए तैयार किए गए हैं, जो पाइपिंग सिस्टम में स्थायी, उच्च-शक्ति कनेक्शन बनाते हैं। हमारा काला फिनिश विभिन्न औद्योगिक अनुप्रयोगों के लिए लागत-प्रभावशीलता बनाए रखते हुए प्राकृतिक संक्षारण सुरक्षा प्रदान करता है।
मुख्य विनिर्देश
-
नाममात्र आकार: 1/2 इंच (DN15)
-
थ्रेड प्रकार: NPT (नेशनल पाइप टेपर) मानक
-
सामग्री: ASTM A53/A106 कार्बन स्टील
-
फिनिश: काला (मिल फिनिश)
-
डिजाइन: एक थ्रेडेड एंड, एक वेल्डिंग-रेडी एंड
-
दबाव रेटिंग: मध्यम से उच्च-दबाव प्रणालियों के लिए उपयुक्त
-
तापमान सीमा: -20°F से 750°F (-29°C से 399°C)
पूर्ण आकार चार्ट - 1/2" ब्लैक वेल्डिंग पाइप निप्पल
| पैरामीटर | आयाम | सहिष्णुता | मानक |
|---|---|---|---|
| नाममात्र पाइप आकार | 1/2 इंच | - | ANSI/ASME B36.10 |
| बाहरी व्यास (OD) | 21.34 मिमी (0.840 इंच) | ±0.5% | ASTM A53 |
| थ्रेड विनिर्देश | NPT 1/2" | ANSI B1.20.1 | ASME B16.11 |
| दीवार की मोटाई विकल्प | |||
| - अनुसूची 40 (STD) | 2.77 मिमी (0.109 इंच) | ±10% | ASTM A106 |
| - अनुसूची 80 (XS) | 3.73 मिमी (0.147 इंच) | ±10% | ASTM A106 |
| - अनुसूची 160 | 4.78 मिमी (0.188 इंच) | ±10% | ASTM A106 |
| वेल्डिंग एंड तैयारी | बेवेल 37.5° | ±2.5° | ASME B16.25 |
| मानक लंबाई | |||
| - क्लोज निप्पल | 50 मिमी (2.0 इंच) | ±1.5 मिमी | कस्टम |
| - शॉर्ट निप्पल | 75-100 मिमी (3-4 इंच) | ±2.0 मिमी | कस्टम |
| - लॉन्ग निप्पल | 150-200 मिमी (6-8 इंच) | ±3.0 मिमी | कस्टम |
| थ्रेड लंबाई | 15 मिमी (0.59 इंच) | ±1.0 मिमी | ANSI B1.20.1 |
सामग्री विनिर्देश
-
आधार सामग्री: कार्बन स्टील ASTM A53 ग्रेड B / A106 ग्रेड B
-
रासायनिक संरचना:
-
कार्बन (C): 0.30% अधिकतम
-
मैंगनीज (Mn): 0.29-1.06%
-
फॉस्फोरस (P): 0.035% अधिकतम
-
सल्फर (S): 0.035% अधिकतम
-
-
यांत्रिक गुण:
-
तन्य शक्ति: 415 MPa न्यूनतम
-
उपज शक्ति: 240 MPa न्यूनतम
-
कठोरता: 137 HB अधिकतम
-
अनुप्रयोग
-
नलसाजी प्रणाली: पानी की आपूर्ति और जल निकासी कनेक्शन
-
औद्योगिक पाइपिंग: प्रक्रिया लाइनें और उपकरण कनेक्शन
-
HVAC सिस्टम: हीटिंग और कूलिंग इंस्टॉलेशन
-
अग्नि सुरक्षा: स्प्रिंकलर सिस्टम घटक
-
विनिर्माण: उपकरण और मशीनरी पाइपिंग
गुणवत्ता आश्वासन
-
100% आयामी निरीक्षण
-
ANSI B1.20.1 के अनुसार थ्रेड गेज सत्यापन
-
EN 10204 3.1 के अनुसार सामग्री प्रमाणन
-
सतह दोषों के लिए दृश्य निरीक्षण
-
अनुरोध पर हाइड्रोस्टैटिक परीक्षण उपलब्ध है
विनिर्माण प्रक्रिया
-
कच्चे माल का चयन: प्रमाणित कार्बन स्टील पाइप
-
सटीक कटिंग: सटीक लंबाई के लिए सीएनसी कटिंग
-
थ्रेड मशीनिंग:NPT मानकों/BSPT मानकों के लिए सीएनसी थ्रेडिंग
-
एंड तैयारी: वेल्डिंग तत्परता के लिए बेवेलिंग
-
सतह उपचार: सफाई और काला फिनिश अनुप्रयोग
-
गुणवत्ता नियंत्रण: बहु-चरण निरीक्षण प्रक्रिया
-
पैकेजिंग: निर्यात के लिए औद्योगिक-ग्रेड पैकेजिंग
आदेश देने की जानकारी
-
न्यूनतम आदेश मात्रा: 500 टुकड़े मानक आकार
-
लीड टाइम: मानक आदेशों के लिए 15-20 दिन
-
अनुकूलन उपलब्ध: विशेष लंबाई, दीवार की मोटाई
-
पैकेजिंग विकल्प: बल्क बॉक्स या अनुकूलित पैकेजिंग
-
नमूना नीति: न्यूनतम शुल्क के साथ नमूने उपलब्ध हैं
Hongxin फ़ैक्टरी क्यों चुनें?
-
30+ वर्षों का विनिर्माण अनुभव
-
ISO 9001:2015 प्रमाणित सुविधा
-
प्रतिस्पर्धी फ़ैक्टरी-डायरेक्ट मूल्य निर्धारण
-
कस्टम इंजीनियरिंग क्षमताएं
-
वैश्विक निर्यात विशेषज्ञता
-
व्यापक गुणवत्ता प्रलेखन
अक्सर पूछे जाने वाले प्रश्न
प्र: अनुसूची 40 और अनुसूची 80 के बीच क्या अंतर है?
ए: अनुसूची 80 में अनुसूची 40 की तुलना में मोटी दीवारें और उच्च दबाव रेटिंग है।
प्र: क्या आप मीट्रिक थ्रेडेड संस्करणों की आपूर्ति कर सकते हैं?
ए: हाँ, हम अनुरोध पर BSPT और मीट्रिक थ्रेड का निर्माण करते हैं।
प्र: क्या ये निप्पल भाप अनुप्रयोगों के लिए उपयुक्त हैं?
ए: हाँ, उचित सामग्री चयन और दबाव रेटिंग सत्यापन के साथ।
प्र: क्या आप सामग्री परीक्षण प्रमाण पत्र प्रदान करते हैं?
ए: हाँ, हर शिपमेंट के साथ पूर्ण सामग्री प्रमाणन।
